Guida: come posizionare gli elettrodi per un ECG a riposo?

Funzioni principali degli elettrodi in un ECG

Rilevare l’attività elettrica cardiaca

Ogni battito del cuore genera segnali elettrici. Questo segnale elettrico è debole, solo pochi millivolt, ma si propaga attraverso i tessuti corporei fino alla pelle. Gli elettrodi, posizionati sulla pelle, rilevano questi segnali in diversi punti del corpo.

Trasmettere i segnali all’apparecchio ECG

I segnali vengono inviati all’elettrocardiografo, che li converte in un tracciato grafico. L’apparecchio li interpreta sotto forma di tracciato, con onde P, complessi QRS, onde T, ecc., corrispondenti all’attività elettrica delle diverse parti del cuore.

Creare le 12 derivazioni standard

Con soli 10 elettrodi, si ottengono 12 “viste” del cuore, chiamate derivazioni, grazie alle diverse combinazioni tra gli elettrodi.

Consentire un’analisi precisa del funzionamento del cuore

In questo modo è possibile rilevare anomalie del ritmo, della conduzione o segni di ischemia/infarto.

Come posizionare gli elettrodi per ottenere un ECG a 12 derivazioni?

Si utilizzano 10 elettrodi per rilevare l’attività elettrica del cuore da 12 angolazioni diverse.

Un apparecchio ECG può misurare direttamente una derivazione oppure derivare un’informazione elettrica, cioè misurare una differenza di potenziale tra due punti del corpo o, più semplicemente, combinare i segnali di due elettrodi.

1. Preparazione del paziente

Posizionare il paziente sdraiato, rilassato e a torso nudo.
Pulire la pelle (alcool, salvietta) per rimuovere l’eccesso di sebo o sudore.
Radere le zone con peli se necessario per garantire una buona adesione. (Utilizzare rasoi monouso o un rasoio chirurgico)
Se si utilizzano elettrodi monouso, verificarne la data di scadenza.

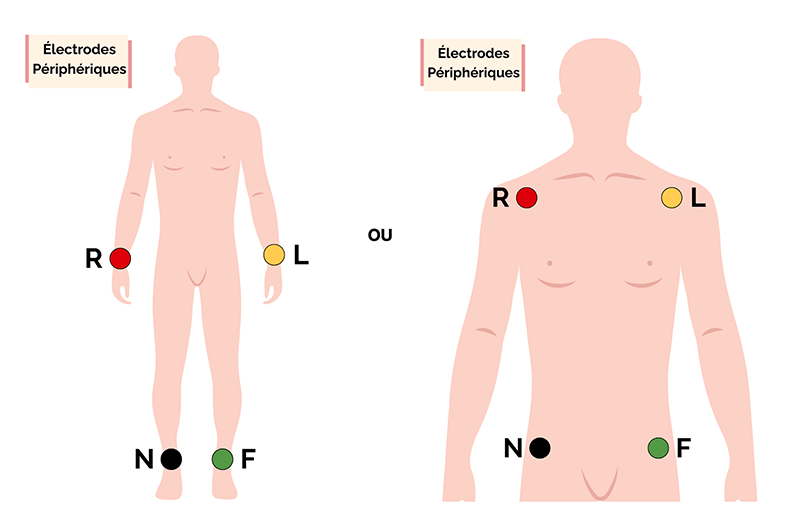

2. Posizionamento degli elettrodi degli arti, o periferici

Elettrodo rosso, R o RA (Right Arm): lato interno dell’avambraccio destro oppure a livello del polso o della spalla destra

Elettrodo giallo, L o LA (Left Arm): lato interno dell’avambraccio sinistro oppure a livello del polso o della spalla sinistra

Elettrodo nero, N o RL (Right Leg): sopra la caviglia destra (massa neutra) oppure sulla cresta iliaca destra. Questo elettrodo di messa a terra, chiamato anche elettrodo neutro, viene utilizzato in un ECG per stabilizzare il segnale elettrico e ridurre le interferenze elettriche.

Elettrodo verde, F o LL (Left Leg): sopra la caviglia sinistra oppure sulla cresta iliaca sinistra

Questi 4 elettrodi degli arti consentono da soli di creare 6 derivazioni del piano frontale:

Derivazioni standard: I, II, III
Derivazioni aumentate: aVR, aVL, aVF
Queste 6 derivazioni vengono calcolate automaticamente dalla macchina combinando i segnali degli elettrodi degli arti.

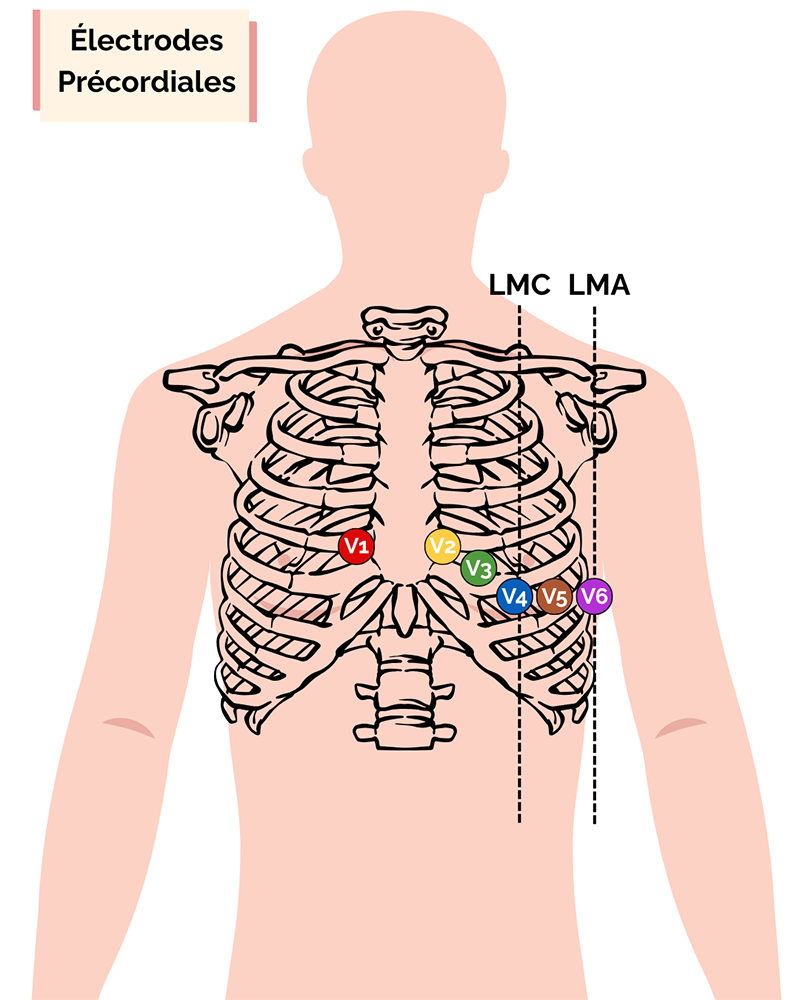

3. Posizionamento degli elettrodi precordiali, o toracici

Gli elettrodi precordiali sono i 6 elettrodi posizionati sul torace, da V1 a V6, o da C1 a C6, per registrare l’attività elettrica del cuore nel piano orizzontale.

V1: 4° spazio intercostale, bordo destro dello sterno
V2: 4° spazio intercostale, bordo sinistro dello sterno
V3: tra V2 e V4
V4: 5° spazio intercostale, linea medio-clavicolare sinistra (LMC)
V5: allo stesso livello orizzontale di V4, tra V4 e V6
V6: allo stesso livello orizzontale di V4, linea medio-ascellare (LMA)
Questi 6 elettrodi sul torace (da V1 a V6) forniscono una derivazione diretta del piano orizzontale:

Questi 6 elettrodi forniscono una derivazione diretta del piano orizzontale e compaiono sul tracciato finale come: V1, V2, V3, V4, V5, V6.

4. Consigli generali

Assicurarsi che gli elettrodi siano ben fissati e correttamente collegati.
Evitare le interferenze: mantenere il paziente calmo e allontanare telefoni e fonti elettriche.
Avviare la registrazione una volta completate tutte le verifiche.
Se si utilizzano elettrodi pregellati secchi, gettarli. Probabilmente sono scaduti oppure la confezione è rimasta aperta troppo a lungo.

Perché è importante posizionare correttamente gli elettrodi durante un ECG a riposo?

Un corretto posizionamento degli elettrodi è essenziale per garantire un tracciato ECG affidabile. Permette di evitare falsi diagnosi, assicura la precisione delle misurazioni, rende possibile il confronto tra ECG nel tempo e risponde agli standard medici. Un posizionamento errato può falsare i risultati e portare a errori clinici.
